3DE智造工坊 | 像搭乐高一样做设计，3DEXPERIENCE可视化编程的沉浸式体验
作为达索系统重要合作伙伴，钛闻软件深耕制造业数字化领域多年。我们始终聚焦企业核心需求，将达索系统前沿技术与实际应用场景精准对接，提供正版工具部署、本地化技术支持及全流程落地服务，让数字化转型更省心高效。
今天，就带大家解锁达索系统3DEXPERIENCE平台的CATIA可视化编程，沉浸式感受 “乐高式设计” 带来的高效与自由！
基于达索系统3DEXPERIENCE平台的CATIA可视化编程，通过图形化界面展示程序的逻辑和功能，无需编程基础，只需拖拽 “功能积木”、连接逻辑线，就能像拼搭乐高模型一样生成精密的3D设计。钛闻软件可将这一技术与新能源汽车、航空航天等行业需求深度结合，让创意从抽象想法到具象模型的转化，在本地化技术支持下变得前所未有的顺畅；
“代码枷锁” 到 “乐高式自由”的可视化编程

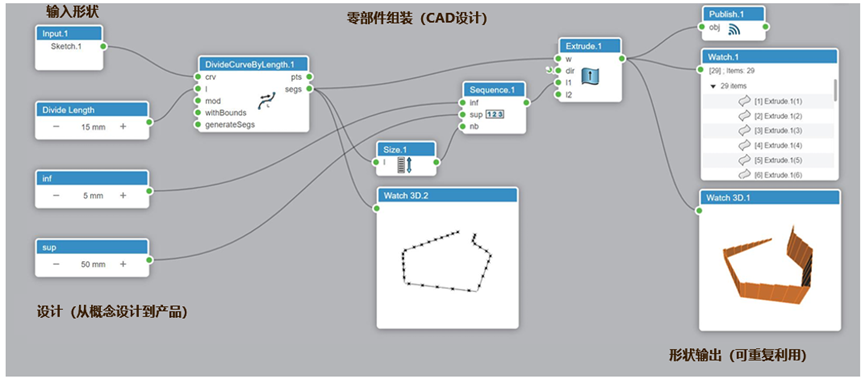

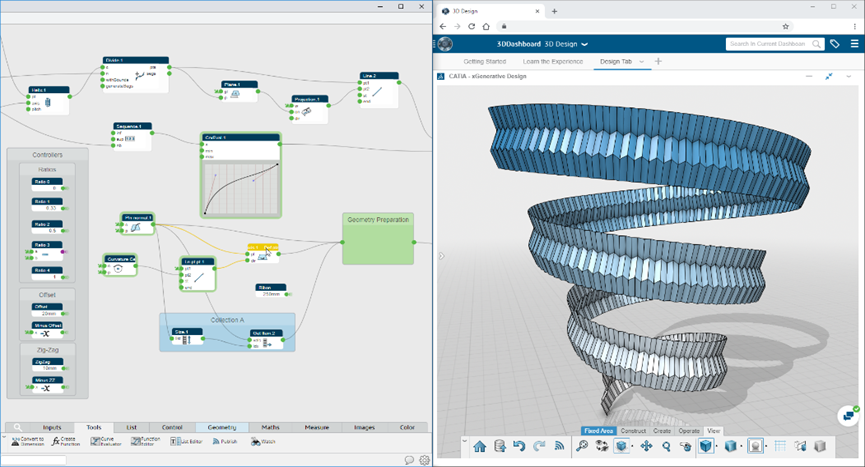

传统复杂参数化设计中，设计师往往需要掌握VB或CATIA中的EKL才能实现复杂形态及模板定制。这就像用文字描述如何拼搭乐高城堡，既耗时又容易出错。而 Visual Script Designer 的出现，将设计逻辑拆解成了一个个 “功能积木”（即 “组块”:“封装了特定功能的图形化节点”），每个组块对应一项具体功能 —— 比如 “点生成”“曲线分割”“曲面拉伸”，就像乐高的基础块、连接件、特殊造型块。

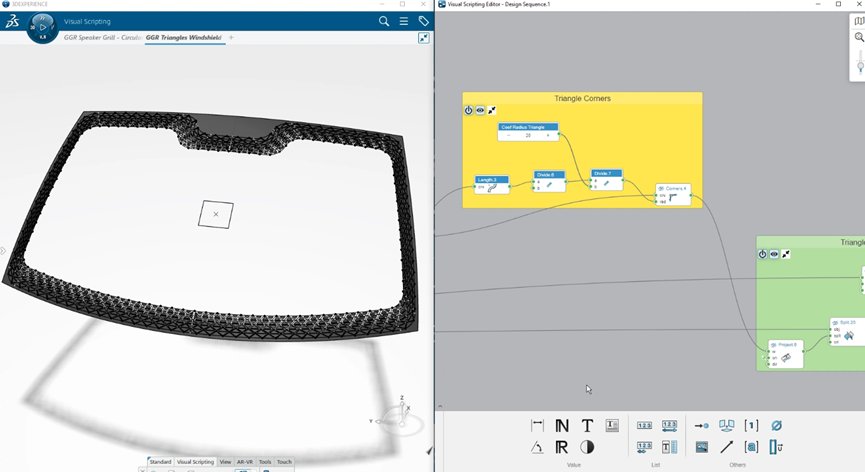

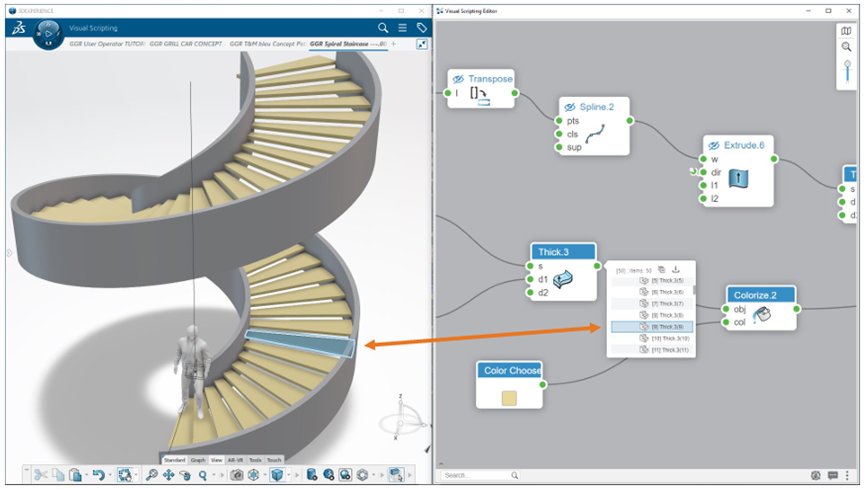

而可视化沉浸式体验的核心在于：设计师无需关注 “如何用代码实现”，只需思考 “如何组合积木”。例如，要生成一个带孔的六边形网格，只需拖拽 “六边形网格” 组块（基础块）、“拉伸” 组块（连接件）和 “布尔运算” 组块（特殊块），像拼乐高一样依次连接，3D 模型就会实时生成。这种 “所见即所得” 的反馈，让设计过程从 “抽象编码” 变成了 “具象拼接”，沉浸感油然而生。
410+“功能积木”：从基础块到 “黑科技组件”

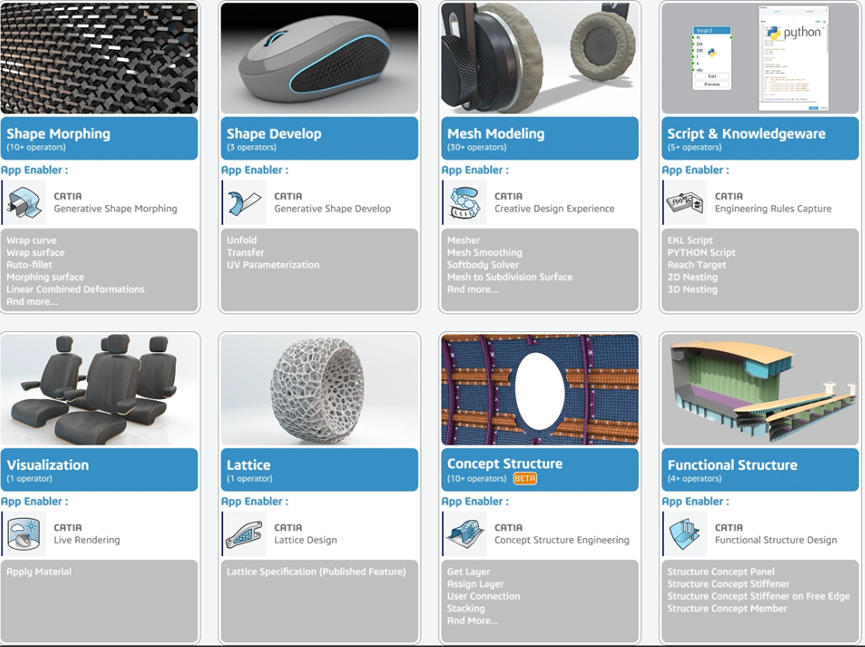

Visual Script Designer 的 “积木库” 包含 410 个左右的功能组件，覆盖从基础几何到高级模拟的全场景，就像乐高从基础颗粒到机械组、科技组的丰富体系。钛闻软件会根据企业行业特性，为客户筛选适配的 “积木组合”，搭配定制化培训服务，让工具快速贴合业务需求。
基础几何 “积木”：搭起设计的 “地基”
最常用的 “基础块” 是几何建模类组块，包括点、线、面、体的生成与编辑。比如 “曲线上的点” 组块可以在指定曲线上按比例生成等分点，就像用乐高的 “圆点颗粒” 在轨道上均匀排列；“圆生成” 组块支持通过圆心 + 半径、三点定位等多种方式创建圆形，如同乐高的 “圆形基础板” 可按需调整大小。

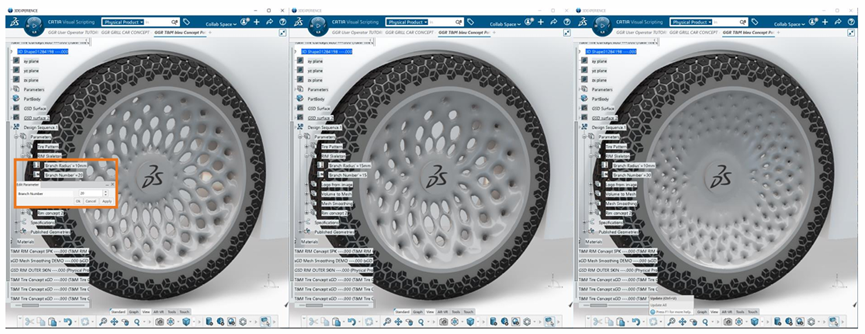

这些基础组块的参数均可实时调整：拖动 “长度” 滑块，线段会像被拉伸的乐高杆一样变长；修改 “角度” 数值，折线会像活动关节般转动。实时反馈让设计师能直观感受每个参数的影响，就像转动乐高齿轮时能立刻看到机械结构的变化。
实时反馈：每一步操作都有 “触感”
在乐高拼搭中，零件是否拼紧能通过手感判断；而在 Visual Script Designer 中，每个操作的效果都能实时体现在 3D 模型上。拖动 “拉伸长度” 滑块，曲面会像被拉扯的橡胶一样逐渐变长，调整 “网格密度” 参数，模型表面的纹理会像布料密度变化般实时变密或变疏。这种即时反馈让设计师能快速迭代，就像试错拼搭乐高时，能立刻知道 “这样拼不对” 并调整。
逻辑编辑区支持 “自动对齐” 功能 —— 拖拽组块时，系统会自动吸附对齐，避免逻辑线交叉混乱，如同乐高的 “定位凸点” 确保零件拼接整齐。
团队协作：共享 “积木套装”

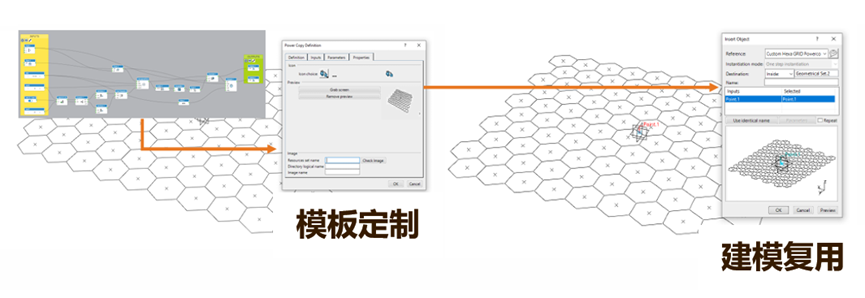

就像乐高爱好者会分享自己的搭建手册，Visual Script Designer 支持将成熟的 “组块组合” 保存为 “自定义组块”，存入团队共享库。例如，某机械团队打磨的 “标准齿轮生成逻辑”，可被保存为一个 “齿轮积木”，新成员无需重新设计，直接调用并修改参数即可使用。这种 “积木复用” 机制让团队知识沉淀为可直接调用的工具，协作效率大幅提升。钛闻软件可协助企业搭建专属 “积木共享库”，结合 PLM 数据管理功能实现知识沉淀与高效复用。
实际落地：积木组合的无限可能
该工具适配多行业设计需求，从建筑到机械，从创意设计到工业制造，Visual Script Designer 的 “乐高式设计” 正在各行业落地，成为解决复杂问题的利器。

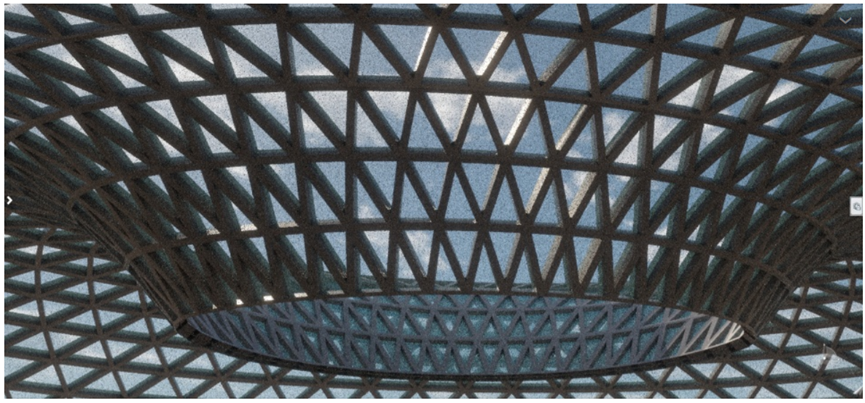

建筑行业：快速验证空间结构
通过拖拽 “曲面生成”“网格划分”“荷载模拟” 等组块，快速搭建建筑空间模型并验证结构合理性，缩短方案迭代周期。
机械设计：参数化适配零件
针对非标零件设计，通过 “参数关联”“批量修改” 组块，快速生成不同规格的零件模型，适配多场景需求。
创意设计：释放无拘无束的想象
无需代码束缚，自由组合 “造型生成”“纹理映射” 等组块，快速将创意转化为 3D 模型，适配文创、产品设计等场景。

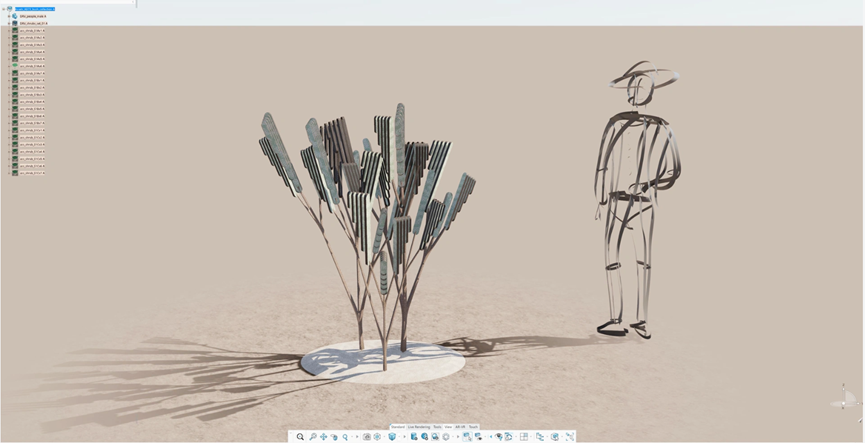

设计实例
使用Visual Script Designer从创意开始的座椅设计
从 “曲线生成” 组块勾勒座椅轮廓，到 “曲面拉伸”“倒角优化” 组块完善形态，再到 “材质赋予” 组块添加质感，全程通过积木拼搭完成，无需一行代码。钛闻软件可提供类似场景的定制化，帮助设计师快速掌握创意落地技巧。
拥有“乐高”的高度可扩展能力
工程级精度：所有 “积木” 基于 CATIA 的几何引擎，生成的模型可直接用于下游生产制造。这就像乐高积木的 “严丝合缝”，不仅好看，更能实际 “运转”；
全流程集成：生成的模型均在达索系统3DEXPERIENCE平台内（单一数据源），可以直接对接仿真、制造模块，比如用 “网格转换” 组块生成的模型，能无缝导入有限元分析工具进行强度验证，无需格式转换。
扩展性无上限：不仅支持CATIA的模板封装为一个积木块，同时支持 Python、EKL 脚本扩展，就像给乐高套装加了 “自定义零件打印机”，既能用现成积木快速搭建，也能按需定制特殊组件，满足极致复杂的设计需求；同时可以结合3D打印相关模块进行实物比对。
结束语
Visual Script Designer 的沉浸式体验，本质是让设计回归 “创造本身”—— 就像乐高让任何人都能搭建心中的世界，它让每个设计师都能自由表达创意。钛闻软件不仅提供平台及 Visual Script Designer 工具，更通过本地化实施、定制化培训、全周期运维等服务，让 “所想即所得” 的设计理想，在企业实际业务中落地生根。
未来，设计不再是少数人的 “代码特权”，而是每个人都能参与的 “创意拼搭”。而这所有起点，或许就是你拖动第一个 “功能积木” 的瞬间。
