IR Drop问题怎么在设计阶段解决？从Sense Line说起
很多做过板子的工程师都有类似经历：设计看起来没问题，仿真也正常，但上电却不稳定。这类问题往往不在逻辑或器件，而是隐藏在电源分配网络中，尤其是被忽视的IR Drop。
随着芯片功耗和电流不断增加，IR Drop已经成为必须控制的关键因素。如果等到后期测试再处理，通常意味着反复改板, 时间成本和人力成本都会大幅增加。
实际项目中发现，很多问题在设计阶段就已经存在，只是没有被识别。因此，更有效的方法是将分析前移，让设计过程本身具备判断能力——不是设计后再验证，而是设计中就完成分析。接下来从一个关键但常被忽略的点入手：Sense Line，来看IR Drop如何影响板子稳定性。
一、为什么IR Drop问题越来越重要？
随着芯片功耗不断提升、供电电流持续增大，PCB上的电源分配网络（PDN）已经不再只是“连通即可”的问题，而是直接影响系统稳定性的关键环节。

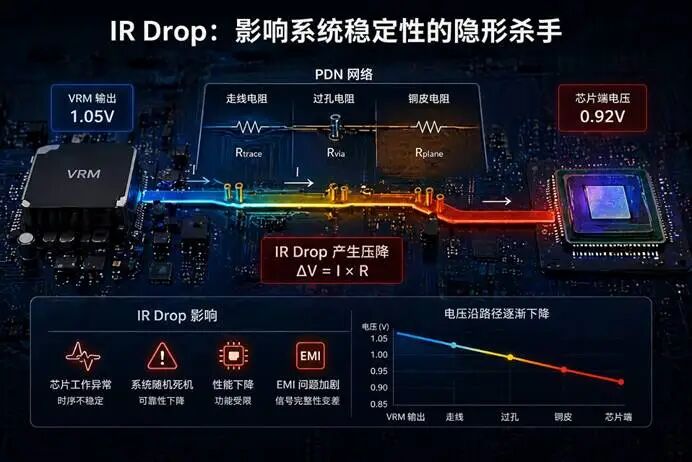

在实际设计中，一个非常典型的问题就是：电源模块（VRM）输出电压是正常的，但芯片端却电压不足, 其根本原因在于：电流在PCB走线、过孔、铜皮中流动时，会产生压降（IR Drop），尤其是在大电流场景下，这种压降会显著拉低负载端电压 。
如果这种压降得不到有效控制，轻则会导致芯片工作异常、时序不稳定，重则可能引发系统随机死机，甚至带来更明显的EMI问题。
二、Sense Line：解决IR Drop的关键机制-Sense Line
简单来说，Sense Line的作用是让电源模块感知到负载端的真实电压，而不是自身输出端电压。在实际设计中，VRM到负载（如SoC）之间会产生压降，电流经过走线、过孔和铜皮时会损耗电压，导致输出端与负载端存在差异。
Sense Line通过一条几乎不承载电流的路径，将负载端电压直接反馈给电源模块，使其获得更准确的信息，从而形成闭环调节。当负载端电压偏低时，VRM会自动提高输出进行补偿。
例如，为保证负载稳定在5V，电源输出可能提升到5.3V，用于抵消路径压降。这本质上是一种动态补偿机制，确保系统在不同负载下稳定运行。
三、Sigrity Aurora中的IR Drop分析流程

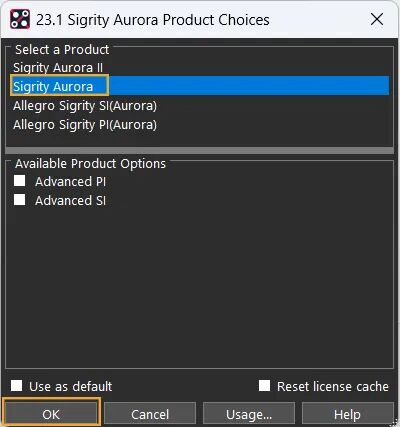

如何在Allegro + Sigrity Aurora环境中完成这一分析流程。首先启动：SIGRITY AURORA（如图1）:
图1: SIGRITY AURORA
整个流程可以理解为一个“设计内仿真闭环”：

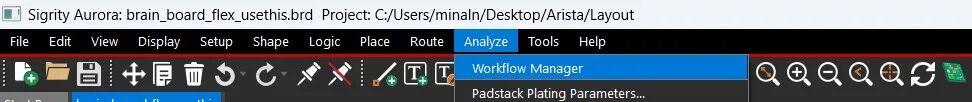

1️⃣ 启动分析流程，路径：Analyze → Workflow Manager（如图2）：
图2: Workflow Manage启动菜单

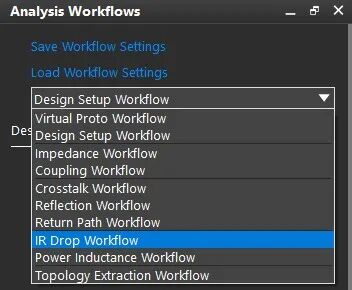

选择 IR Drop Workflow （如图3）：
图3: IR Drop Workflow选择菜单
这一点非常关键：Aurora将复杂仿真流程封装成Workflow，大幅降低使用门槛。
这一步需要启动IR drop Workflow的设置菜单（如图4) 进行设置。
图4: Analysis Workflows 的设置
在这一步：

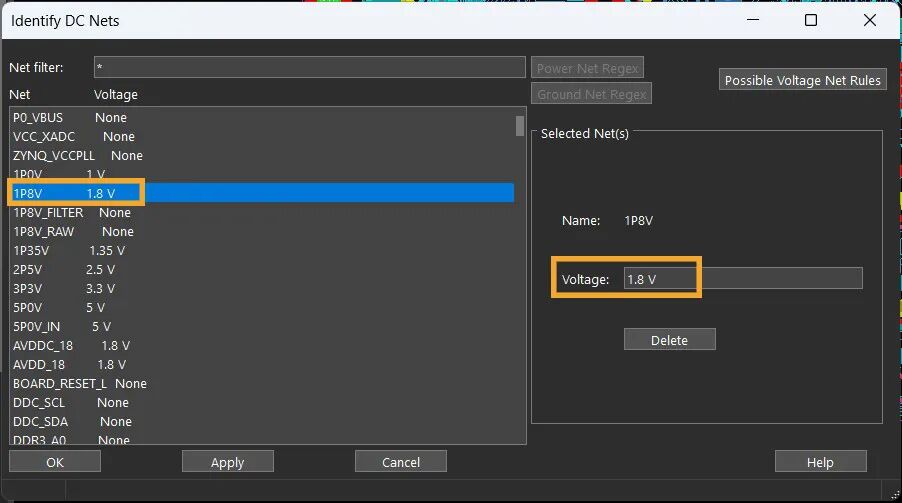

指定电源网络如1.8V （如图5):
图5: Analysis Workflows 的设置

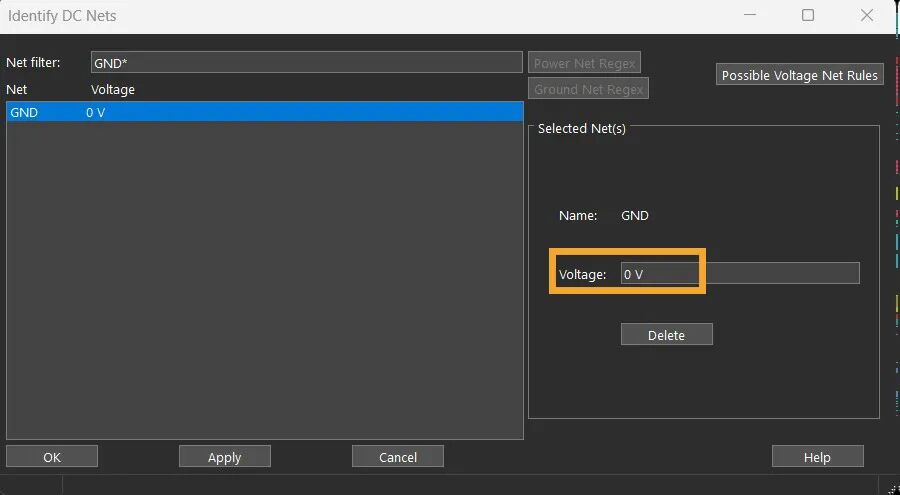

指定GND为0V （如图6)
图6: 指定地网络

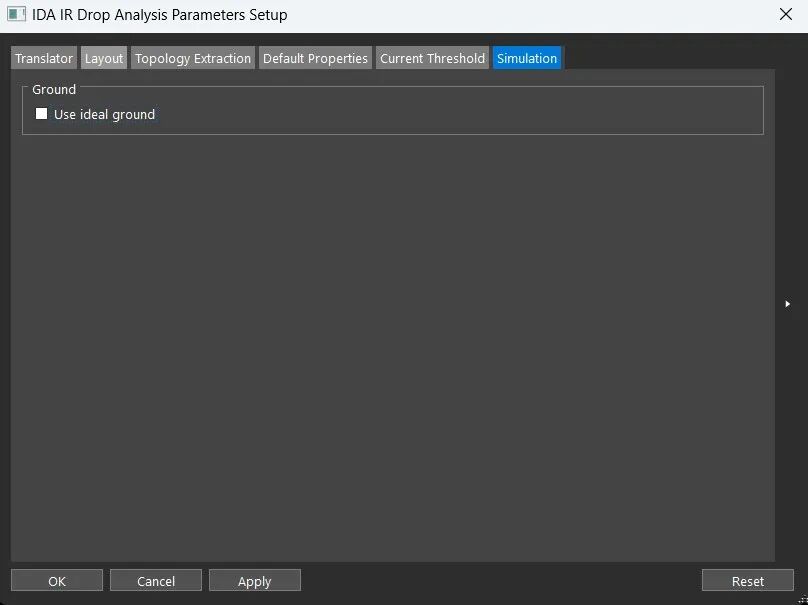

在高精度 IR Drop 分析中，地平面的压降同样重要。在 Simulation 选项中注意关闭 Ideal Ground（如图7)，以获得更真实的仿真结果。
图7: 关闭Use ideal ground 网络
这一步的本质是：构建仿真的“电气边界条件”
3️⃣ 设置分析模式（VRM + Sinks）Aurora提供三种模式：
VRM and Sinks（推荐）
PowerTree
Workspace
我们首先使用：VRM + Sinks模式 （如图8):
图8: VRM+Sinks模式选择
这种方式在实际使用中会更直观一些，整体结构比较清晰，建模过程也相对简单，同时又能够很好地贴合真实的电源拓扑关系，因此更适合用来描述实际设计中的供电场景。

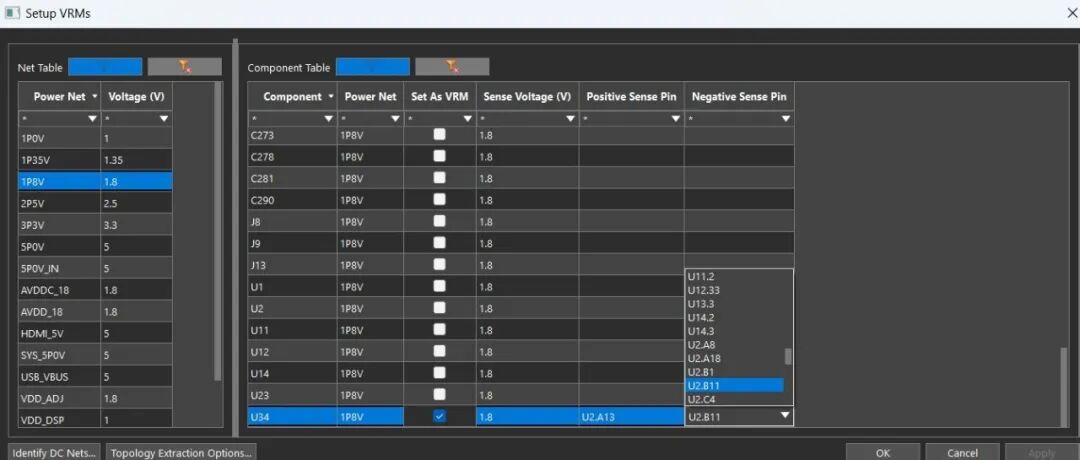

这是整个流程最关键的一步（如图9)：
指定VRM器件（如U34）
设置：
Positive Sense Pin
Negative Sense Pin
本质：建立“电源反馈路径模型”
图9: 建立“电源反馈路径模型”
如果这一部分建模出现偏差，仿真结果往往会明显失真，无法真实反映系统的实际工作状态，从而导致后续判断和设计决策出现偏差。

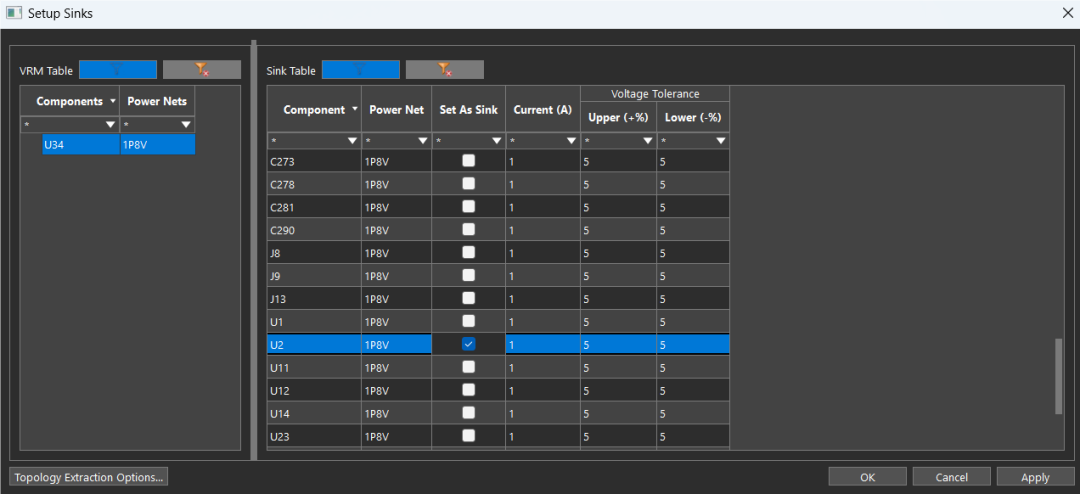

在Sink Table中：
设置每个负载电流（如1A）
设置容差（±5%）
这一步实际上是在定义仿真的工作场景，不同的电流和容差设置，会对应不同的工况，比如更接近典型状态还是偏向极限情况，同时也直接影响到电源压力测试的强度（如图10)。
图10: 定义负载（Sinks）

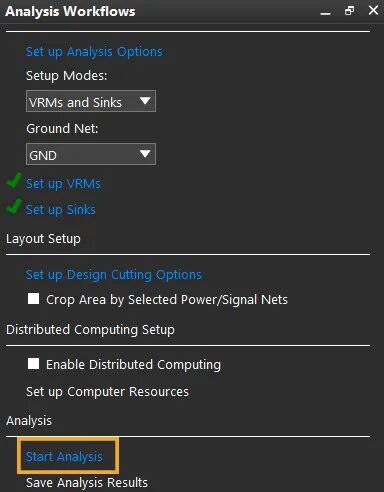

完成设置后，只需启动分析，就可以直接从PCB设计环境进入PI仿真，实现从设计到分析的无缝衔接（如图11）。
图11: 启动仿真（Start Analysis）
四、结果怎么看？不仅是数字，而是设计决策依据
在ALLEGRO的WORKFLOW 提供了两种结果形式给工程师解读：
1️⃣ IR Drop Table（表格分析）启动和查看（如图12, 图13)
特点：
显示每个Sink的电压情况
自动标记PASS / FAIL (系统会根据你设置的容差自动判定引脚是否合规，并在表格中直接标红提示)
这种方式在工程上的价值在于，可以快速定位问题位置，甚至细化到具体的引脚级别，从而大大提高问题排查的效率。

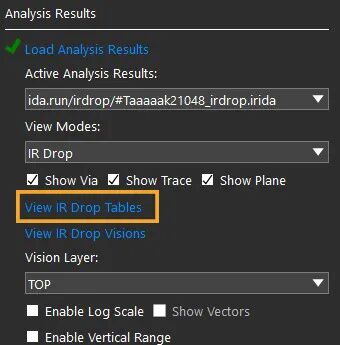

图12: 选择分析表格

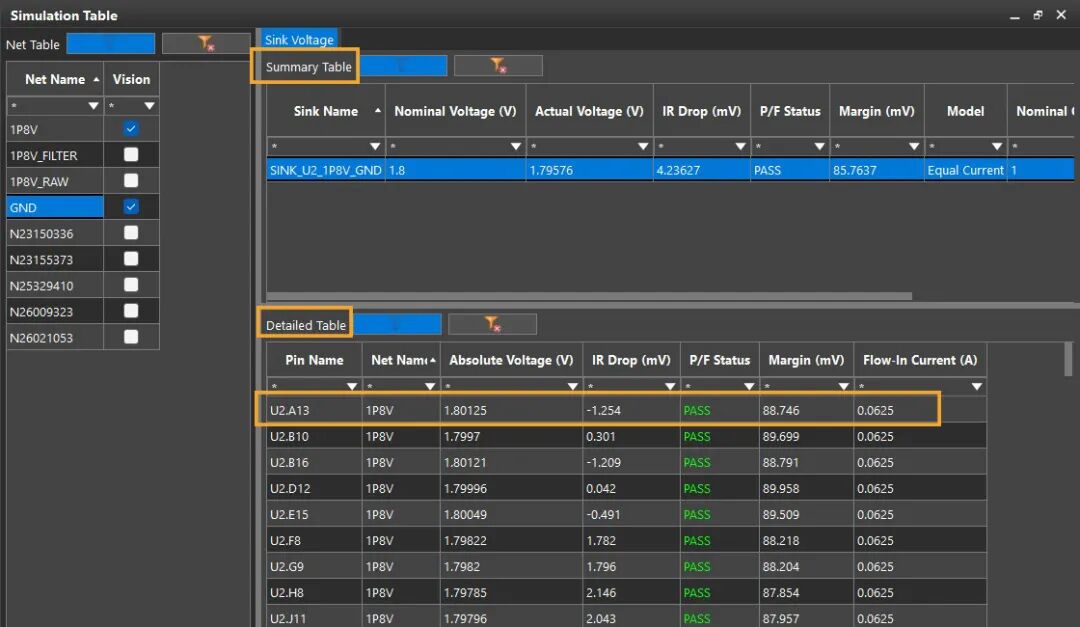

图13: Sink的电压情况和Details表格

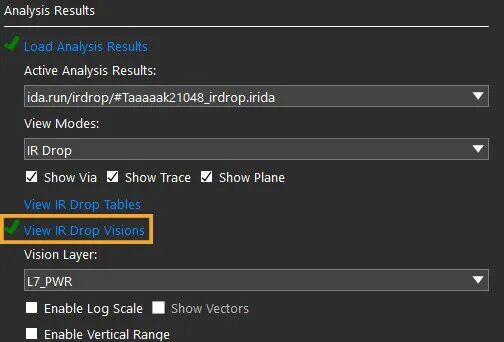

图14: IR Drop Vision（可视化）启动选项

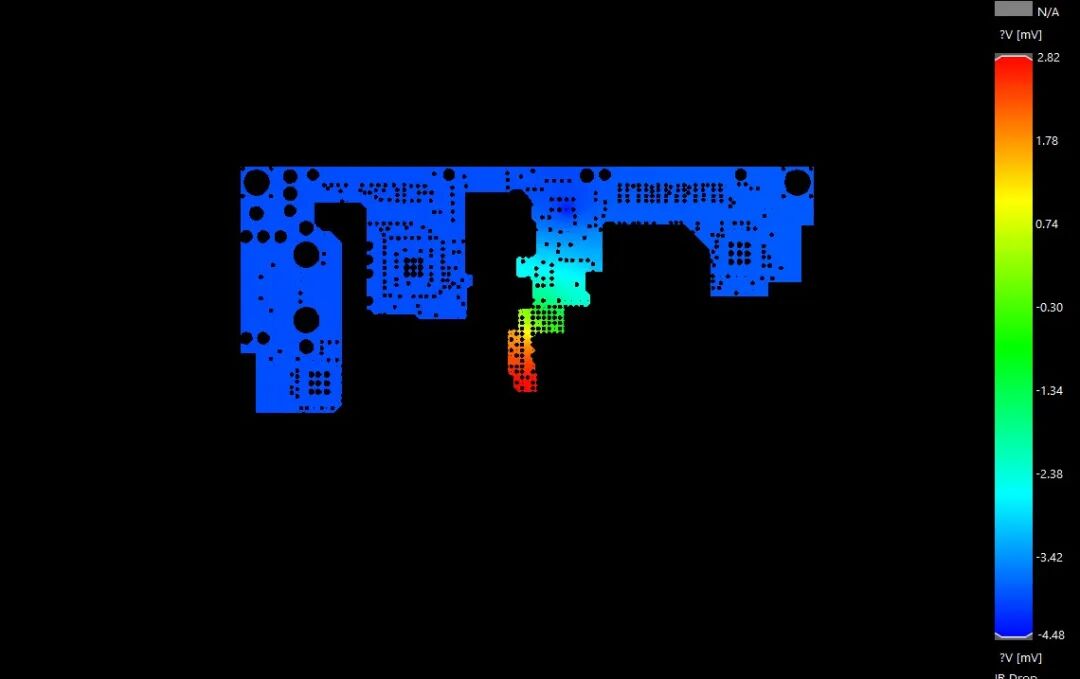

图15: IR Drop Vision（可视化）图示
特点：
颜色梯度显示电压分布
支持电流密度显示
可切换不同层（如L7_PWR）
这种可视化方式在工程中非常直观，可以快速看出电源网络中的热点区域，同时也更容易理解电源路径中存在的问题。我们也可以保存我们的仿真结果（如图16)：

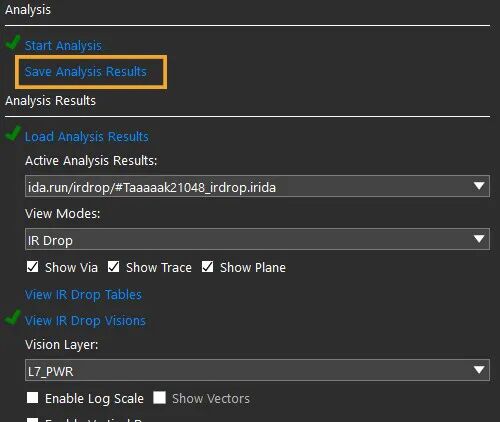

图16: 启动保存分析结果选项
如果你想打开你保存的结果也可以通过以下方式打开（如图17):

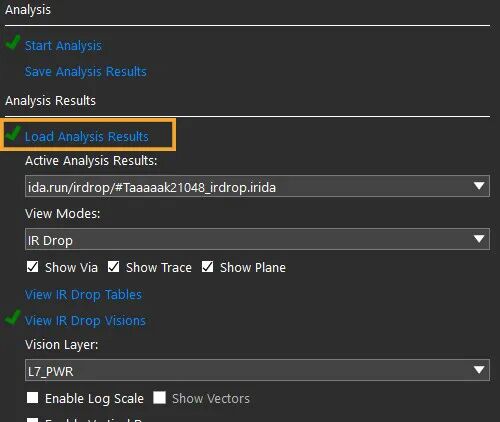

图17: 打开保存过的分析结果选项

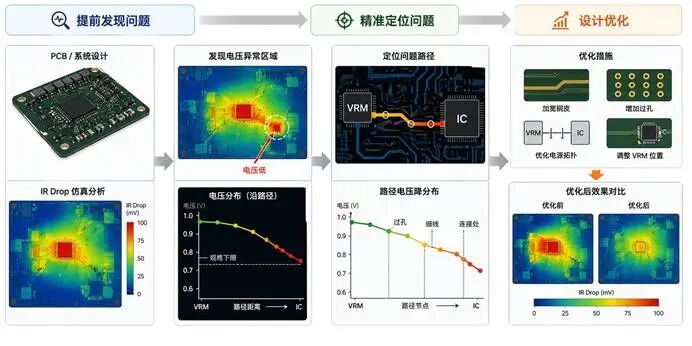

五、为什么这个流程重要？
通过这一整套流程，工程师可以在设计阶段就做到：
✔ 提前发现问题
而不是等到板子出来再Debug
✔ 精准定位问题
从“哪里电压低” → 到“哪条路径有问题”
✔ 指导设计优化
例如：
加宽铜皮
增加过孔
优化电源拓扑
调整VRM位置
六、从工具到方法：真正的“设计闭环”

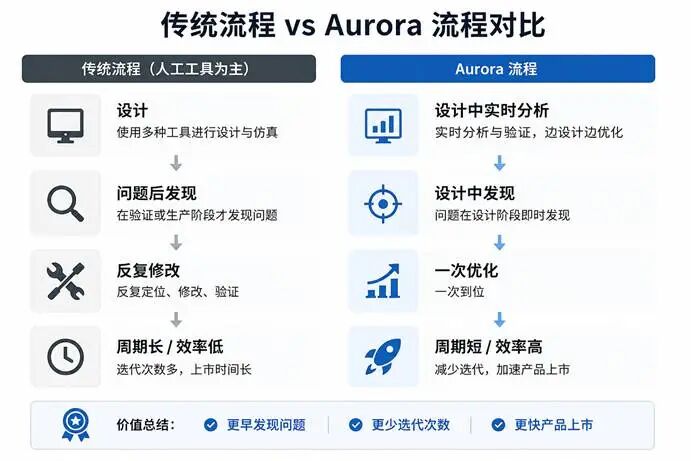

Allegro的Analyze 的workflow表述非常重要的理念：IR Drop分析可以直接在PCB 布局布线界面随时调用。这与传统流程的区别在于：
在实际项目中，很多团队的问题不在于“有没有工具”，而是在使用上存在门槛，比如建模不清晰、对Sense Line理解不足，或无法将仿真结果转化为设计优化。
从工具能力来看，像Cadence平台已覆盖建模、分析到结果输出的完整流程，仿真结果可以进一步指导约束（Constraint）设置，实现设计-分析-优化的闭环。关键不在“能不能仿真”，而在于是否将这些能力真正融入设计流程，让工具从验证手段转变为设计决策的一部分。
在系统复杂度不断提升的今天，电源完整性（PI）已成为决定产品成败的关键能力。通过Sense Line + IR Drop Workflow的方法，可以将问题前移，在设计阶段消除风险。
