从建模到开发：读懂 CATIA 里的数学逻辑
在CATIA机械设计体系中，很多使用者从基础的三维建模、产品设计起步。CATIA是一款“所见即所得”的强大CAD辅助设计工具，拖拽鼠标就能完成零件建模、装配约束、运动仿真；但当我们试图突破建模局限，向二次开发顾问、资深软件技术专家晋级时，就会发现CATIA软件流畅的操作背后，全是严谨的数学逻辑在支撑。
CATIA之所以能成为工业设计领域的标杆，核心不仅在于其人性化的交互设计，更在于其将复杂的数学原理封装成了简洁的操作指令，而这套数学逻辑结合业务领域的应用，正是区分普通操作者与高阶技术专家的核心边界。钛闻软件深耕 CATIA 应用服务与二次开发服务近三十载，深度理解软件底层数学逻辑与工业应用场景。接下来我们为您拆解 CATIA 软件背后的一些数学原理，解锁其从基础操作到高阶开发的核心密码。
一、从三维机械设计看复杂的几何拓扑原理
当我们在CATIA中绘制一个简单的长方体，拉伸一个圆柱，或是创建一个复杂的曲面零件时，本质上是在通过几何特征操作指令，驱动软件完成一套复杂的几何拓扑计算。对于普通操作者，只需关注“拉伸高度”、“圆柱半径”、“曲面轮廓”这些直观参数和输入特征，但对于二次开发者而言，必须理解这些操作背后的几何拓扑本质——这是任何CAD软件精确描述三维模型的底层基石，也是二次开发中“操控模型实体”的核心前提。

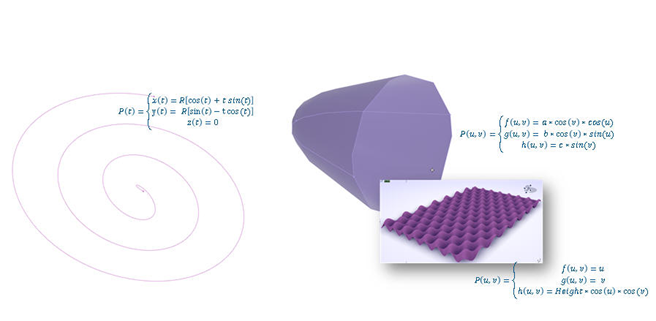

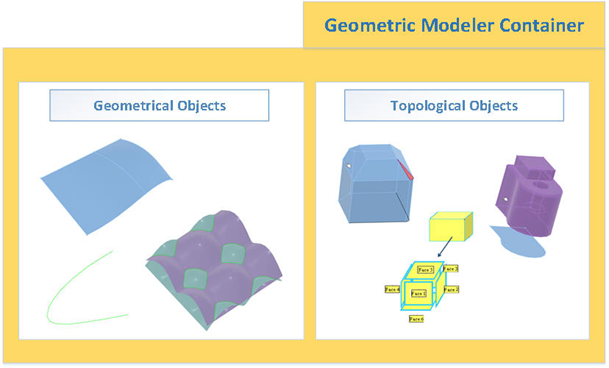

CATIA几何拓扑的核心逻辑，是“几何形状”与“拓扑关系”的协同（如图1），这也是边界表示（B-Rep）的核心原理。其中，几何部分负责定义实体的“位置与形状”，比如点的坐标、线的参数方程、曲面的NURBS表达式，这部分依赖于解析几何、微分几何的知识：直线用两点式或点向式方程描述，圆用圆心、半径和法向量定义，复杂曲面则通过NURBS曲线的双参数延伸生成，涉及节点向量、权因子、基函数等核心概念；而拓扑部分负责定义实体的“连接关系”，比如顶点（Vertex）、边（Edge）、面（Face）、体（Volumn）之间的关联、邻接、包含关系，这部分则依赖于拓扑学的核心知识。钛闻软件凭借近 30 年 CATIA 二次开发实战经验，对这些底层几何拓扑原理有着深度的理解与应用。
利用普通特征操作指令，可以帮助使用者处理好“边与面的关联关系”、“曲面的法向量方向”；但在二次开发中，这些细节成为了关键。比如，当我们需要对零件实体的尖棱倒角时，使用者利用普通特征操作交互选择尖棱即可。但通过二次开发批量自动处理倒角问题时，就可通过拓扑关系定位到所有需要修改的“棱边”，再通过几何计算合适的圆角半径，避免因相邻面太窄引起倒角失败；当我们需要“自定义曲面造型”时，可通过NURBS曲面的参数化控制，调整控制点、节点向量和权因子，实现预期的曲面形态；当我们需要处理“模型修复”“布尔运算异常”时，本质上是解决拓扑关系的不一致性——比如面与面的缝隙、边的重合冲突、非流形结构的异常，这些都需要依赖几何拓扑知识进行修正。钛闻软件在众多 CATIA 二次开发实战案例中，最大化发挥CATIA几何拓扑方面的能力，为客户实现模型批量处理、自定义曲面设计、模型修复等定制化需求，大幅提升客户的设计效率。
可以说，三维机械设计的每一个操作，都是CATIA底层几何拓扑算法的“可视化呈现”。普通操作者看到的是“模型的特征变化”，而二次开发者需要看到的是“几何方程的运算”和“拓扑关系的重构”，只有掌握几何拓扑原理，才能真正实现对CATIA三维实体的“精准操控”。
二、从草图/装配/运动机构设计看几何约束求解原理
如果说几何拓扑是CATIA三维建模的“底层基石”，那么几何约束求解就是CATIA草图、装配、运动机构设计的“核心引擎”。在CATIA中，草图绘制时的“水平约束”、“垂直约束”、“相切约束”，装配设计时的“同轴约束”、“面贴合约束”、“距离约束”，运动机构仿真时的“旋转副”、“平移副”、“凸轮副”，本质上都是“几何约束”的具体体现，而这些约束的实现，背后全是几何约束求解的数学逻辑。
对于普通操作者而言，约束是“规范模型形态”、“固定零件位置”、“定义运动关系”的工具：绘制草图时，添加“水平约束”就能让线段保持水平，添加“相切约束”就能让圆与直线完美贴合；装配零件时，添加“同轴约束”就能让两个圆柱零件的轴线重合；仿真运动时，添加“旋转副”就能让零件绕指定轴线转动（如图3）。但我们很少思考：当我们添加一个约束时，CATIA是如何“计算”出零件的最终位置和形态的？当约束过多（过约束）或过少（欠约束）时，CATIA为什么会提示异常？这些问题的答案，正是“通过已知约束条件，求解未知几何参数”的过程，其核心是将所有约束对应的代数表达式组合，形成一个非线性联立方程组（几何约束大多为非线性约束），依赖于代数几何、计算代数的知识；通过数值方法求解这个方程组，得到未知参数（比如点的坐标、直线的方向、零件的位置），这一步则依赖于数值代数、数值优化的知识，比如牛顿法、最小二乘法等。
CATIA使用了CDS（Constraint Design Solver，约束设计求解器），用于处理 2D/3D 模型的约束关系可定义尺寸约束（距离、角度、半径等）与逻辑约束（重合、相切/反切、平行、垂直、对称等），并提供自定义表达式、运动副等高级约束。它通过快速求解器实现模型实时交互修改，同时具备冲突诊断能力，成为CAD/CAE等工业软件实现参数化设计的核心组件之一。近年来，钛闻软件收到大量基于草图的自动化建模、装配批量约束、复杂运动机构约束定义与校核等用户需求，都需要二次开发人员能够熟悉这方面的数学理念，灵活运用其功能，才能做到在定制开发中游刃有余。

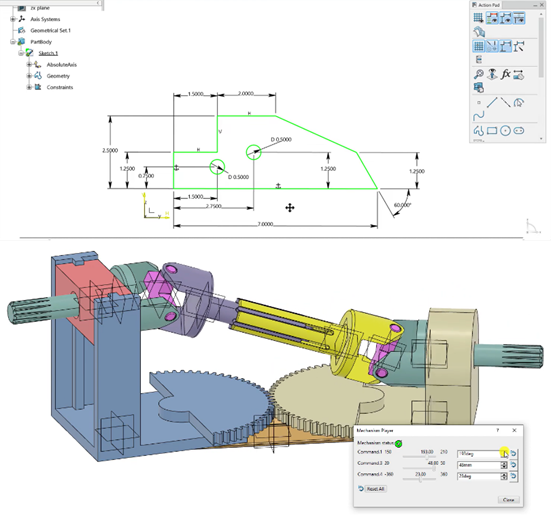

图3：二维草图约束与复杂运动机构约束
比如，当我们需要通过二次开发“自定义草图约束”、“批量装配零件”、 “运动机构仿真”，通过二次开发自动添加约束时，必须策划模型的空间位置关系以及约束的优先级和求解序列，避免出现过约束或欠约束的异常。
三、从知识工程看数值优化原理
CATIA的知识工程（Knowledge-Based Engineering，KBE）模块，作为区别于普通CAD软件的核心优势之一，重视从“被动建模”向“设计知识复用”的延伸，除了支持“添加公式驱动尺寸”、“创建设计规则”，（比如通过公式让“圆柱半径”等于“长方体长度的一半”，通过设计规则限制“零件厚度不能小于2mm”等）以外；还具备知识工程优化能力，就是“通过数值优化，实现设计方案的自动化迭代和最优解搜索”，这背后嵌入的是数值优化原理知识。钛闻软件一直聚焦 CATIA 知识工程二次开发领域，深谙数值优化原理在 KBE 模块中的应用逻辑，能为客户打造贴合工业实际的知识工程优化解决方案。
数值优化原理在知识工程中的应用，核心是“目标函数、约束条件、优化算法”的三位一体，这一过程涉及多个数学领域的知识。首先，需要明确“优化目标”，并将其转化为可量化的目标函数——比如，优化零件重量，目标函数就是零件的体积（与重量成正比）；优化零件强度，目标函数就是零件的应力最大值（需最小化），这一步依赖于工程力学与数学建模的结合；其次，需要明确“约束条件”，将设计要求转化为数学表达式——比如，零件厚度不能小于2mm（不等式约束），零件应力不能超过材料的许用应力（不等式约束），零件尺寸需满足装配要求（等式约束），这一步依赖于解析几何、线性代数的知识；最后，选择合适的启发式优化算法，求解目标函数在约束条件下的最优解，这一步则是数值优化的核心，涉及梯度下降法、模拟退火算法、遗传算法等多种优化算法，每种算法都有其对应的数学原理。钛闻软件的技术与开发团队融合工程力学、数学建模与 CATIA 知识工程技术，能精准定义客户设计场景中的目标函数与约束条件，并选择最优的优化算法，实现设计方案的高效迭代与最优解搜索（如图4）。

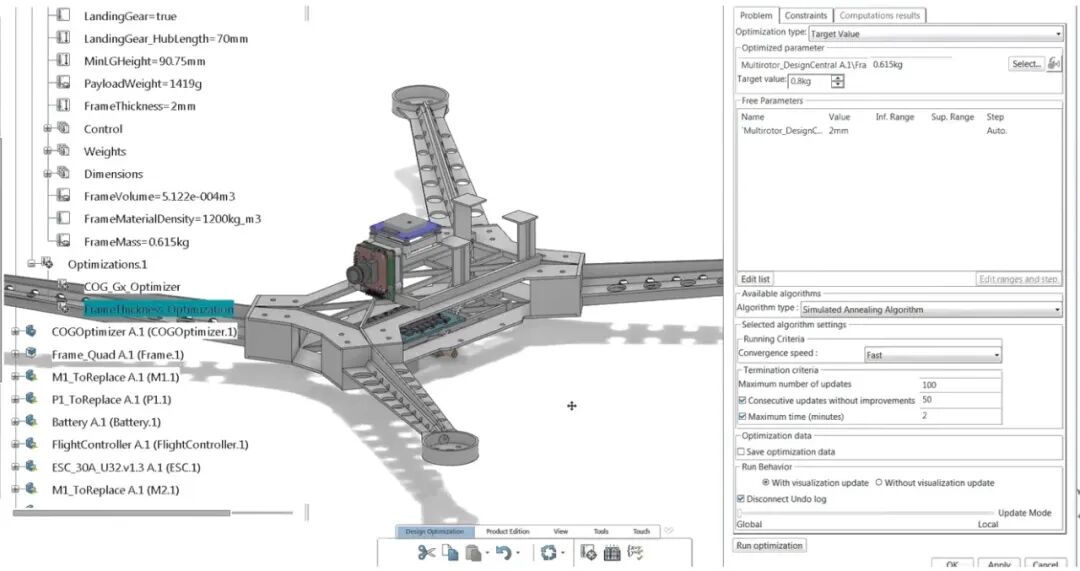

图4： 知识工程优化案例
开发者不仅需要熟练掌握 CATIA 提供的参数变量管理、目标函数定义、约束条件配置等能力，更重要的是理解软件内置各类优化算法的原理、优势与适用场景。无论是梯度下降、拟牛顿法等局部搜索算法，还是遗传算法、模拟退火等全局寻优算法，都有其对应的问题类型与收敛特性。只有根据设计目标、约束复杂度和计算效率需求，选择匹配的优化策略，才能让系统在合理时间内稳定、可靠地找到满足工程要求的最优解。
在此基础上，高阶二次开发还可以突破软件自带算法的限制，实现自定义优化算法的集成与调用。通过自主编写优化逻辑、设计迭代规则、构建全局搜索策略，开发者可以摆脱传统工具易陷入局部最优的局限，在更大的设计空间中进行高效探索，真正实现全局最优解的搜索。这种能力让优化不再局限于软件预设框架，而是面向复杂工程问题提供更灵活、更精准的求解路径，使产品在重量、强度、成本、性能等多目标之间达到更理想的平衡。
四、CATIA — 承载STEM智慧的工业母机
从CATIA基础操作到二次开发，本质是从直观操作到理解数学本质的认知升级，这既是CATIA的技术基石，也是二次开发者必须跨越的门槛。CATIA这类成功的CAD软件早已将多领域数学知识与工业知识深度融合，既让普通设计者无需精通科学本质即可完成高精度设计，也为二次开发者预留接口，成为推动工业创新的“工业母机”。对从业者而言，只有能掌握相关数学原理，掌控CATIA底层逻辑，才能进一步搭建起抽象数学与工业实践的桥梁。
立足当下，达索系统 3D UNIV+RSES 第七代解决方案（如图5）正以 CATIA 为核心枢纽之一，完成工业软件与人工智能的深度重构。作为承载数十年工业数学与工程逻辑的核心载体，CATIA 不再是孤立的设计工具，而是成为了 AI 技术落地的 “工业级底座”。在这一体系中，Aura、Leo 等 AI 虚拟助手被深度嵌入全流程，它们依托达索沉淀的 “工业世界模型”，将CATIA 底层的几何拓扑、约束求解与数值优化等能力转化为可对话、可推理的智能服务。这种融合构建起全生命周期的虚拟化协同环境，让设计者彻底从重复性的参数调试、繁琐的方程求解中解放出来，专注于创意构想与方案决策，而 AI 则精准承担起算法迭代、约束校验与数据挖掘的工作，从而在航空航天、汽车制造、高端装备等领域实现了研发效率的指数级提升，推动工业设计正式从传统的经验驱动迈入数据与智能双轮驱动的新阶段。
图5：3D UNIV+RSES七大支柱
展望未来，3D UNIV+RSES 与 AI 的深度融合，CATIA 的设计范式迎来了全新的突破。3DEXPERIENCE 2026x on the Cloud 开始，CATIA也在发生深层进化，从基于算法的生成式建模、AI 驱动的渲染引擎，到智能草图约束生成、上下文感知的命令预测，再到图像驱动的三维网格生成、面向制造的最优结构推荐，AI 正全面渗透进设计的每一个环节（如图6）。这种变化不仅会简化复杂算法的调用门槛，让自定义优化、智能拓扑重构等高阶能力实现规模化普及，更将打破行业壁垒，构建起跨领域、跨产业链的工业智能生态。在这一生态中，二次开发将从“定制化工具开发”升级为“智能业务流程构建”，AI能够自主学习行业设计规则，辅助开发者快速搭建适配场景的优化策略与协同方案。最终，这一技术演进将重新定义全球工业创新的底层逻辑，让数学的严谨性与AI的智能性深度结合，在实现更高效设计、更低成本研发的同时，助力绿色制造与可持续发展，持续推动人类工业文明向着更智能、更协同、更具韧性的未来稳步前行。

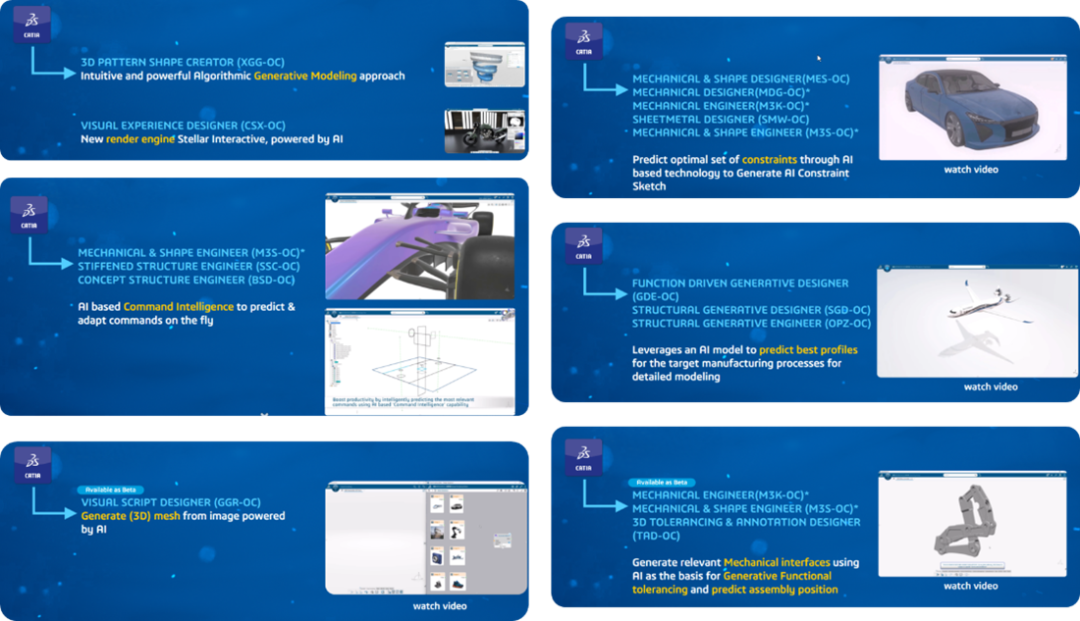

图6：AI驱动下的 3DE R26xGA CATIA的新突破
钛闻软件将持续深耕技术研发与行业应用，紧跟人工智能的发展趋势，不断拓展CATIA二次开发的边界与能力，为客户提供更智能、更贴合行业需求的 CATIA 技术服务，与客户一同携手，在工业智能的新赛道上实现创新发展，共同推动制造业领域的智能化升级。
