Celsius EC Solver 技术旨在帮助电子系统设计师快速准确地解决当今最具挑战性的热/电子产品散热管理问题。Celsius EC Solver 利用强大的计算引擎和网格划分技术，助力设计人员对复杂的设计进行建模和分析，不仅可以降低产品失效风险，还可以优化热管理解决方案，最大程度地提升性能。
Celsius EC Solver 可以分析复杂电子系统的流体流动和传热。该软件使用专有的多层次非结构化（MLUS）网格划分技术来解决对流、传导和辐射问题，可以分析电子组件、外壳和电力电子中的气流、温度和传热，求解自然对流、强制对流、太阳能加热和液体冷却问题。

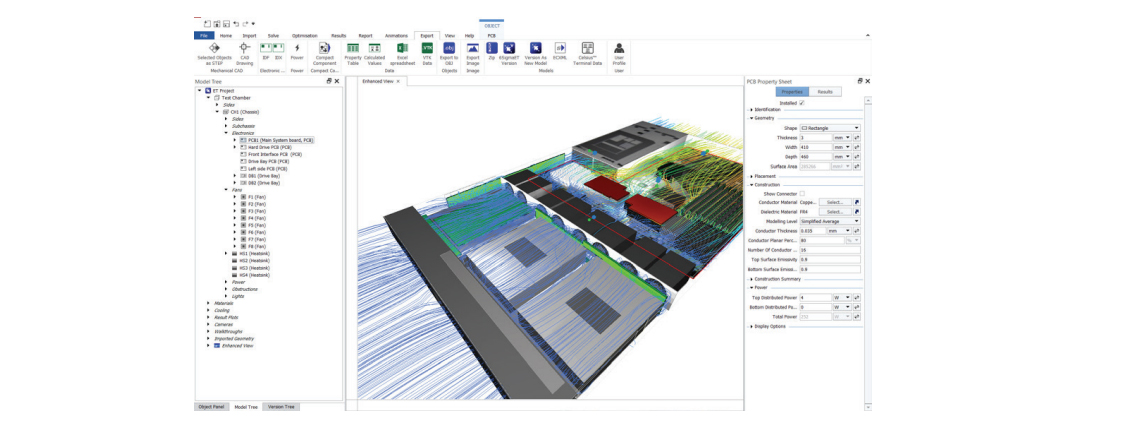

图 1：使用 Celsius EC Solver建模和仿真的风冷服务器，突出显示了热点和周围的气流模式。
此外，该求解器还拥有直观的用户界面，提供智能建模对象，可自动将其放置在系统级模型中，以便提供基于对象的自动网格划分功能，确定仿真的最佳网格大小，在求解之前自动检查是否存在冲突和建模错误。

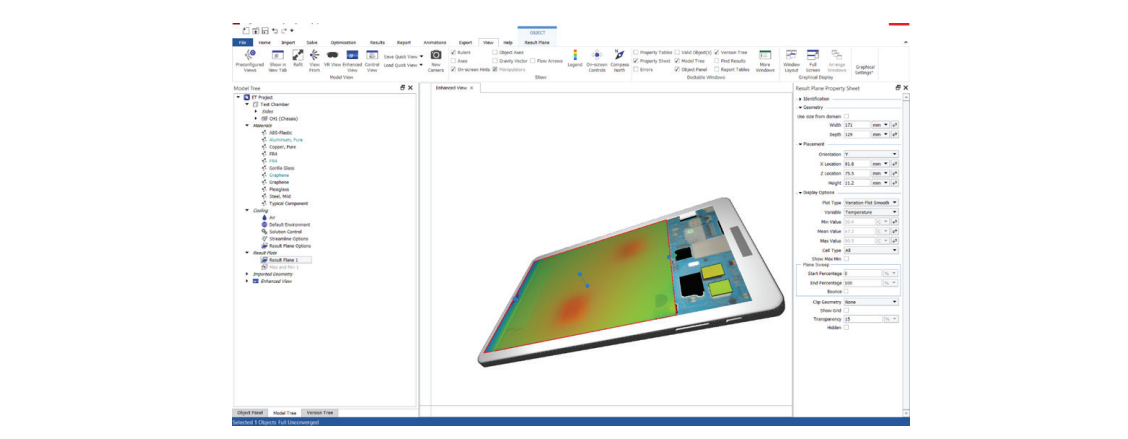

图2：展示平板电脑热仿真的基础模型，热分析结果显示了屏幕表面和内部元件的温度。
核心优势：
● 在设计早期阶段解决热/电子散热挑战
● 避免成本高昂的重新设计和工程延误
● 提高产品性能和可靠性
● 可扩展至数百个核心，以处理高度复杂的系统
主要功能：
1、智能建模对象
Celsius EC Solver 模型使用内置的100 多个智能对象创建。这些智能对象专门针对电子设备，包括PCB、散热器、冷却板风扇、外壳、散热管和电子系统中的许多其他组件。
2. CAD 和 PCB 建模
Celsius EC Solver 支持从 Creo Parametric、Solidworks、CATIA 和其他主流 MCAD 工具导入复杂的机械计算机辅助设计（MCAD）模型。导入的MCAD 模型无需简化，可直接进行分析。
还可以使用 ODB++ 或 IPC2581 文件格式，将 PCB 设计从各种主流电气CAD（ECAD）软件程序导入 Celsius EC Solver。可以对 PCB 结构进行详细建模，包括导体层、过孔，以及器件大小和位置。

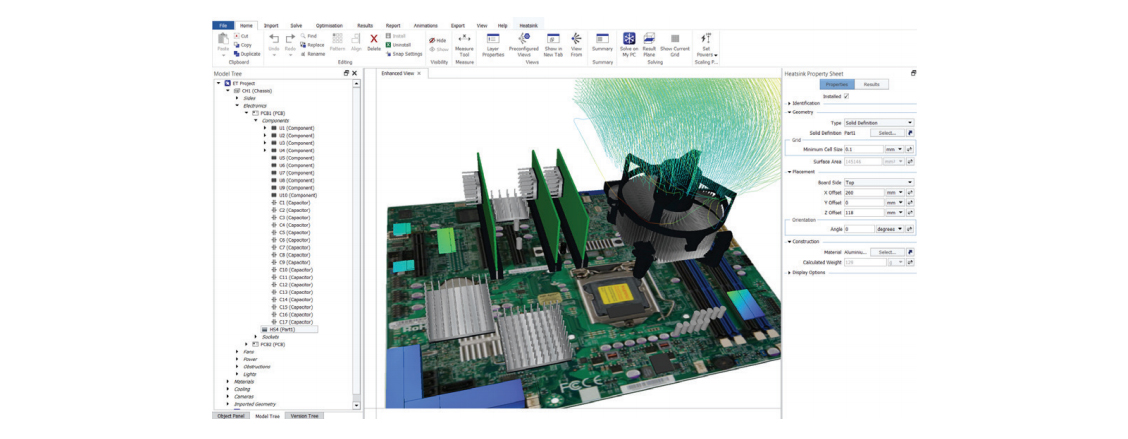

图 3：完整布置了器件的印刷电路板，旨在展示添加散热器之后的电子元件散热效果。
3. 自动网格生成
Celsius EC Solver 提供基于对象的网格划分功能，可自动调整网格，确保对器件进行准确分析。可根据需要定义规则，为网格划分提供指引，确保对每个对象进行准确仿真。

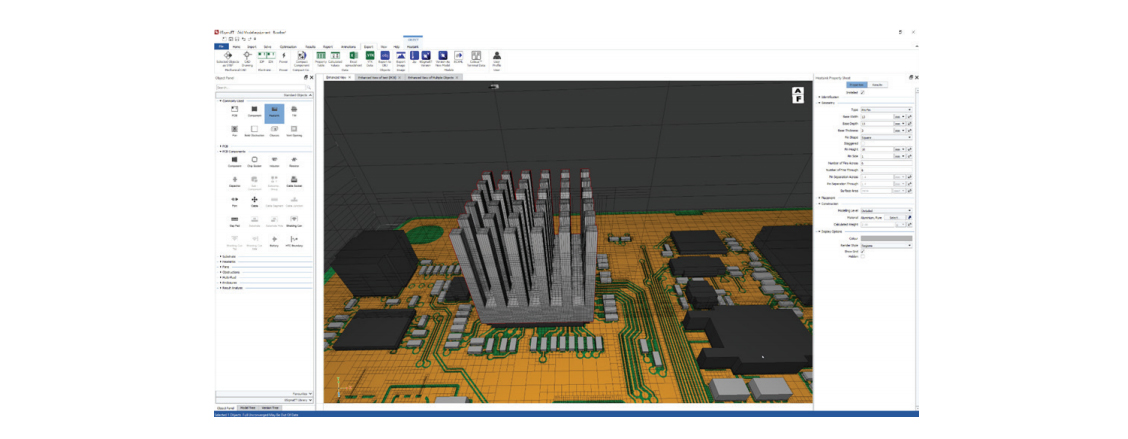

图 4：每个智能建模对象都有自己的一套网格规则。这些规则旨在捕捉不同对象类型的物理特性。例如，散热器的翅片之间有更精细的网格，以便捕捉气流。
4. 强大的求解器和优化功能
Celsius EC Solver利用并行处理技术将仿真任务分配到多个内核和多台机器上进行，在瞬态和稳态仿真模式下快速分析复杂的电子设计。
该软件通过对几何体、材料属性、发热量等进行参数化处理，可有效驱动设计优化。可以轻松改变任何电路板和器件布线的位置、大小和方向，以符合设计目标，让设计人员深入了解设计参数的变化对散热效果有何影响，同时尽量减少仿真次数。
5. 自动生成报告
Celsius EC Solver的报告功能可针对电子设计人员的需求定制。软件可自动创建完全定制的报告，允许工程师分享、对比和分析仿真结果。利用先进的后处理功能，设计人员可以创建高质量的3D 可视化效果，便于锁定散热问题，直观展示设计改进的影响。
Celsius EC Solver 的用户界面(UI)可自动将智能建模对象置于系统级模型中，从而提供基于对象的自动网格生成功能，并为仿真确定理想的网格尺寸。得益于便捷的UI导航功能，Celsius EC Solver 非常直观易用。调用增强视图后，对象选择器工具会打开用户鼠标光标位置下的所有对象列表，从而更方便地选择重叠对象或父对象中的子对象。当用户将鼠标悬停在对象属性表中的特定属性上时，会出现一个工具提示窗口，简要介绍该属性并提供重要的项目信息。
图 6：借助对象样式弹出对话框，用户可以移动模型并查看阵列预览
Celsius EC Solver提供多种功能，可帮助设计人员更快、更准确地解决热管理/电子元件散热管理难题。Celsius EC Solver 是一款快速、准确、高效的解决方案，将助力设计人员顺利将产品推向市场。
