干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘

2024.04.19

干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图1)

三维模型的概念最早可以追溯到计算机图形学的发展历史。在计算机图形学的早期阶段,人们主要关注二维图形的生成和显示,随着计算机性能的提升,人们开始研究如何利用计算机生成和显示三维物体。1960年代末至1970年代初,出现了第一个三维图形系统,标志着三维模型的诞生。


随着计算机硬件、图形处理器和算法等技术的不断发展,三维建模工具和软件不断更新迭代,三维模型的表示和处理技术也在不断完善。从最初的简单几何体模型到复杂的曲面模型,再到如今的真实感渲染模型,使得设计师们能够设计更加复杂、精细、更贴近实物的三维模型。这一趋势不仅推动了设计领域的发展,也为各行业带来了更多创新和可能性。


挑战
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图2)
在这个数字化时代,三维建模已经成为许多行业中不可或缺的一部分,例如建筑、工程、游戏开发、影视制作等。随着三维模型的结构变得越来越复杂,构建数量不断增加,数据量也随之急剧增加。特别在基础设施及水利水电工程行业,由于其专业多、项目范围大、地形地质结构复杂的特点,导致 BIM三维模型包含大量的几何和属性信息,部件数量和模型体量巨大,造成项目模型不仅开启耗时长,浏览查看也不流畅,严重影响项目模型的汇报展示效果以及向施工、运维方向的深化应用。

达索系统3DEXPERIENCE平台如何来解决这一难题?
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图3)

达索系统3DEXPERIENCE平台是达索系统一款集成多种设计、仿真管理应用和功能的全生命周期管理一体化综合性平台软件,为设计师们提供了一个全方位的设计应用环境。在这个平台上,设计师们可以进行从概念设计到产品制造的全过程设计,实现了产品设计流程的数字连续性。


然而,随着设计模型的复杂度不断增加,模型数据的大小也随之增长,给设计师们的工作带来了一定的挑战。


为了解决这一问题,达索系统3DEXPERIENCE平台提供了多种进行三维模型数据轻量化的方法。通过优化设计模型的数据结构、减少不必要的数据冗余和精简模型的细节,实现了在保证设计质量的前提下降低模型数据的大小。可以帮助企业更好地管理和利用数据,提升数据处理的效率和质量。


索系统3DEXPERIENCE平台如何来解决这一难题?待小编带你一一揭秘。


方案1:Derived Representations衍生展示

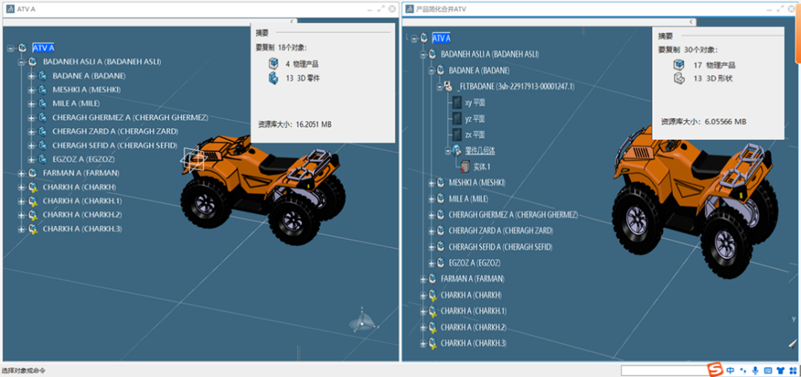

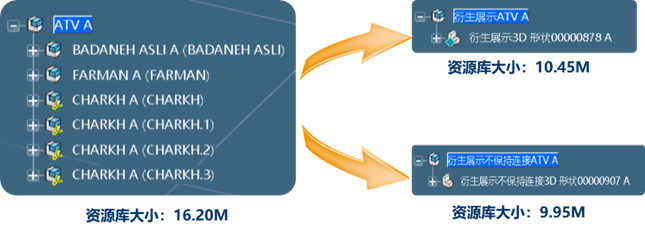

索系统3DEXPERIENCE平台中衍生展示(Derived Representations)  功能,将所有的设计数据都集成到一个3Dshape中,将其设计过程、参数关系等进行封装,并断开各模型之间的引用关系,达到减少模型数据量的结果,并且生成的结果数据可以和原数据保持连接。但衍生展示不能继承原模型的三维标注信息、产品结构等信息。

干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图4)


方案2:Engineering IP Control 工程IP控制
达索系统3DEXPERIENCE平台中的Engineering IP Control App主要提供通过提供集成到交换流程的过滤机制,帮助您管理和保护知识产权。仅向 OEM、供应商链和风险分担合作伙伴提供完成他们的产品定义操作时需要共享的数据。通过Engineering IP Control模块,可以直接基于已有的模型,将其特征数据封装,并根据用户需要也可以将产品级结构树进行封装。

Engineering IP Control 提供以下4种方式进出模型数据的轻量化处理:

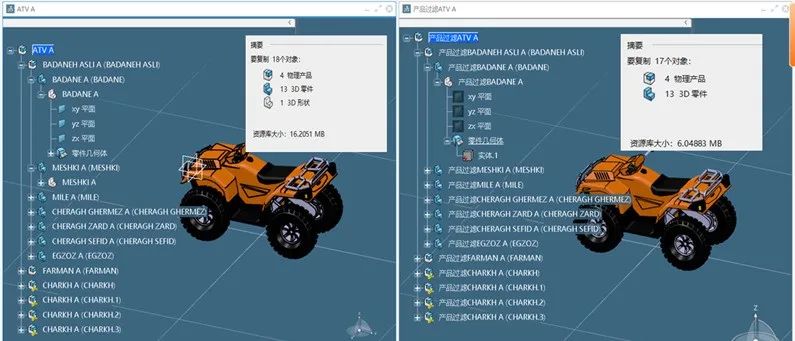

产品过滤  干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图5)

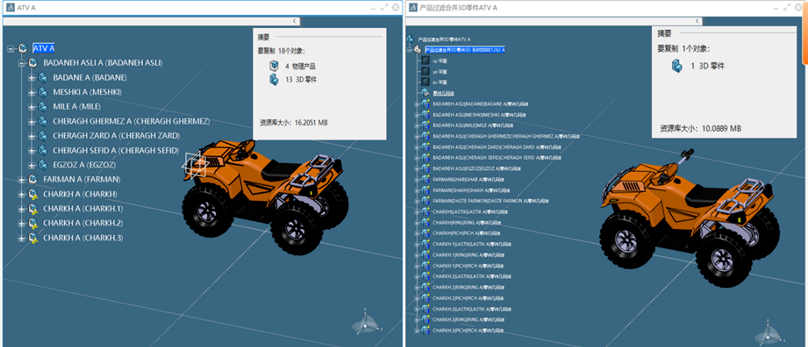

产品过滤可以最大程度的保留原有产品的各种信息如模型结构、三维标注、2D布局、材料等信息,适用于给下游专业提资或者需要保留模型结构的业务场景。
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图6)


产品过滤&合并干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图7)
产品过滤&合并是将所有的模型数据都转化为一个3D零件,将设计过程转为设计结果,仅可保留颜色、标注、材料等信息。
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图8)

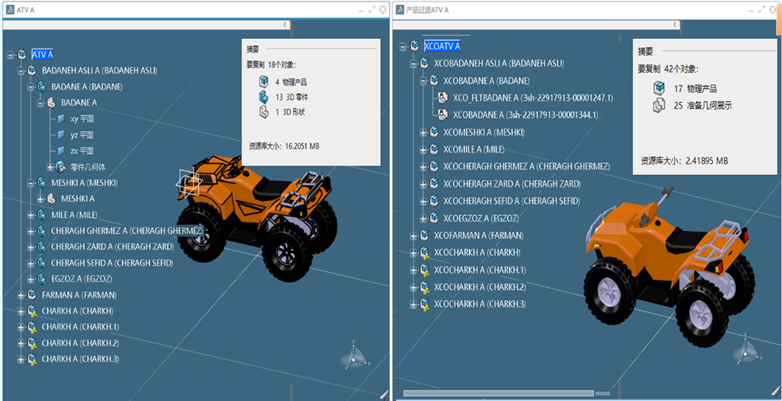

产品简化&合并

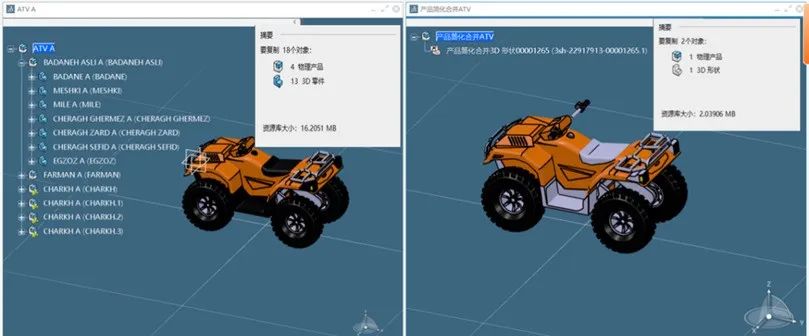

产品简化&合并是将所有模型合并一个展示的3D shape中,轻量化的效果好。
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图9)

移除IP
移除IP是在原文件上直接进行轻量化操作,可以保留2D布局、标注、材料以及顶层模型结构,会将所有的3Dpart转换为产品。
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图10)


方案3:Experience Models Preparation 体验模型准备

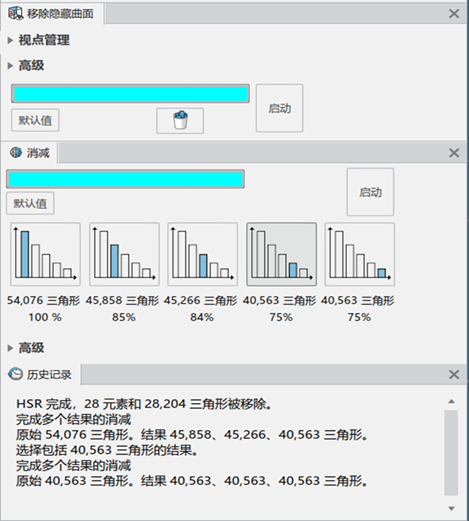

Experience Models Preparation主要的工作原理是通过减少模型的三角面片已达到缩减模型大小的效果。通过沉浸式界面,体验模型准备应用程序允许您简化和优化CAD数据,以便在其他领域(如营销或技术文档)中重复使用。您可以确定要重新利用的数据集,指定镶嵌选项,体验模型准备将创建新的简化模型。然后,您可以使用特定的简化方法来调整减面并创建适合您体验的镶嵌模型。

干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图11)



方案4:3DEXCITE Product Processor批处理
索系统3DEXPERIENCE平台3DEXCITE是一款用于高级渲染&交互式体验的产品。可以优化CAD产品数据,满足您所有的市场营销内容需求。主要用于模型数据后期渲染,其可转换、准备、优化、渲染和导出数据至 索系统3DEXPERIENCE平台、任何后期制作环境或内容开发环境。

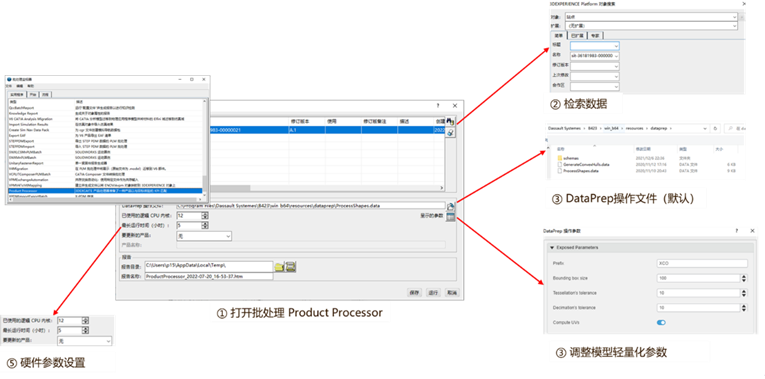

3DEXCITE提供了模型轻量化批处理程序,用户可以根据场景需求自定义轻量化处理脚本,以满足不同的场景使用需求。
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图12)

轻量化后的模型会将所有的3DPart转换为产品,只保留顶层结构。

干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图13)


结束语
干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图14)

索系统3DEXPERIENCE平台数据轻量化解决方案是一种重要的数据管理技术,具有广泛的应用前景和重要的意义。随着大数据时代的到来,数据轻量化将成为企业提升数据管理效率和质量的重要手段,帮助企业更好地把握商机,提升竞争力,实现可持续发展。相信在不久的将来,数据轻量化技术将在各行各业得到广泛应用,为企业创造更大的价值和发展空间。


干货 | 达索系统3DEXPERIENCE平台三维模型轻量化处理方案大揭秘(图15)
